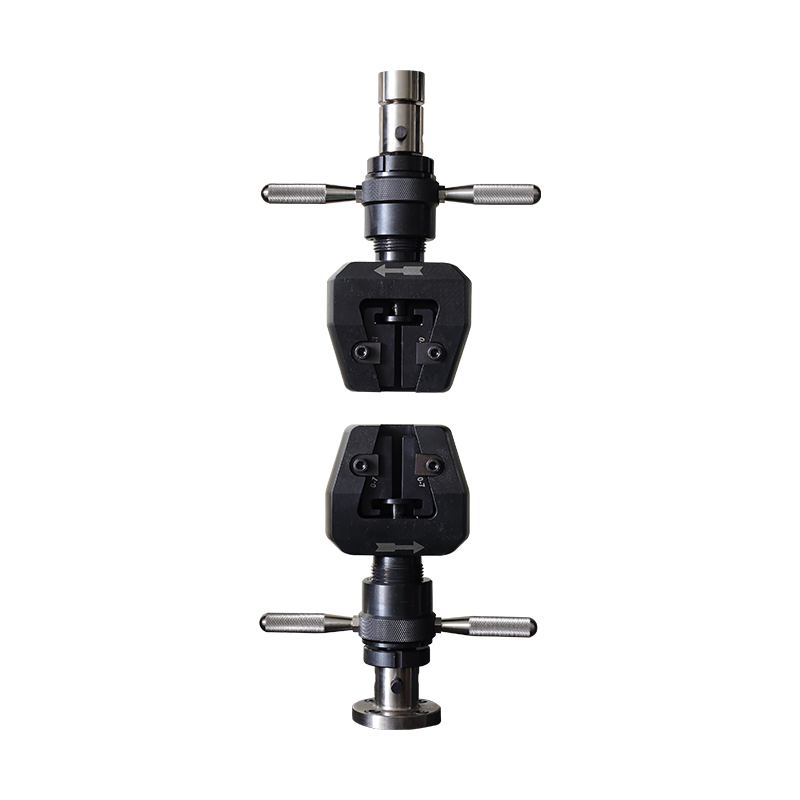

機械楔形拉伸夾具30KN

夾具用途

機械楔形拉伸夾具主要用于萬能試驗機（如電子萬能試驗機、液壓萬能試驗機）中，對金屬、塑料、復合材料等材料試樣進行拉伸性能測試，例如：

拉伸強度、屈服強度、斷裂延伸率等力學性能的測定；

適用于標準啞鈴型試樣、棒材、線材、板材等；

廣泛應用于材料研發、質量控制、產品認證等領域。

夾具簡介

結構特點：

采用楔形自緊式設計，通過夾具的楔形斜面結構，在拉伸過程中自動夾緊試樣，避免打滑；

夾持面通常帶有鋸齒或紋理，增強摩擦力；

額定載荷為30KN（30千牛），適合中等強度材料的拉伸試驗。

工作原理：

夾具分為上下兩部分，分別安裝在試驗機的移動橫梁和固定底座上；

試樣放入夾具后，隨著試驗機施加拉力，楔形塊在受力下向夾緊方向移動，確保試樣被牢固夾持；

適用于靜態拉伸試驗，不適用于動態或高頻疲勞測試。

適用試樣：

常見試樣尺寸：厚度1-20mm（具體取決于夾具開口范圍）；

試樣形狀：?jiǎn)♀徯停ㄈ鏘SO 527-2標準試樣）、圓柱形、扁平條狀等。

符合標準：

ASTM E8/E8M：金屬材料拉伸試驗方法標準；

ISO 6892-1：金屬材料室溫拉伸試驗；

ISO 527-1/2：塑料拉伸性能測定標準。

GB/T 228.1：金屬材料拉伸試驗第1部分（室溫試驗方法）；

GB/T 1040.1/2：塑料拉伸性能試驗方法。

夾具標準：

需滿足JJG 139（萬能試驗機檢定規程）中對夾具的精度要求（如同軸度、夾持穩定性）；

夾持面硬度通?！?5HRC，確保耐磨性和壽命。
